Perkenalan
Di dunia modern yang sangat-terkoneksi,-transmisi data berkecepatan tinggi dan-jaringan komunikasi yang jernih sering kali dianggap remeh oleh konsumen dan bisnis. Di balik setiap-siaran televisi definisi tinggi, koneksi internet broadband perumahan, stasiun pangkalan seluler, dan sistem radio nirkabel profesional terdapat infrastruktur fisik canggih yang memungkinkan komunikasi lancar. Salah satu komponen infrastruktur global yang paling tahan lama, andal, dan penting adalah kabel koaksial. Selama beberapa dekade, jenis saluran transmisi listrik khusus ini telah berfungsi sebagai media dasar untuk memindahkan sinyal frekuensi radio (RF) dengan aman, efisien, dan andal dari satu peralatan elektronik ke peralatan elektronik lainnya.
Meskipun serat optik dan komunikasi nirkabel berkembang pesat dan meluas di banyak sektor, kabel koaksial tetap sangat diperlukan di berbagai spektrum elektronik konsumen, manufaktur industri, teknik dirgantara, dan aplikasi telekomunikasi. Desain geometris konsentrisnya yang unik memungkinkannya berhasil menahan medan elektromagnetik, melindungi transmisi data internal dari kebisingan eksternal yang keras, dan menjaga integritas sinyal yang kuat pada jarak operasional yang berarti. Panduan komprehensif ini mengeksplorasi konsep dasar kabel koaksial, membedah anatomi internalnya yang rumit, memeriksa fisika dasar transmisi sinyal RF, mengevaluasi berbagai standar impedansi dan varian kabel, dan meninjau keuntungan operasional utama dan keterbatasannya dalam teknik kelistrikan kontemporer.
1. Anatomi dan Struktur Inti Kabel Koaksial
Untuk benar-benar memahami bagaimana kabel koaksial mencapai kemampuan transmisi{0}}performa tinggi, kita harus mempelajari dengan cermat konstruksi fisik dan komposisi materialnya. Istilah teknis "koaksial" berasal dari fakta struktural bahwa semua lapisan konsentris internal memiliki sumbu geometris tunggal yang sama. Penyelarasan konsentris yang tepat ini sepenuhnya disengaja, dirancang dengan cermat untuk mengendalikan medan elektromagnetik di sekitar dan sepenuhnya menekan gangguan eksternal. Kabel koaksial standar terdiri dari empat lapisan konsentris primer, masing-masing dirancang untuk menjalankan fungsi mekanis atau elektrik tertentu dalam keseluruhan rakitan saluran transmisi.
Di bagian paling tengah terletak konduktor inti, yang biasa disebut konduktor tengah. Elemen penting ini biasanya dibuat dari-tembaga padat dengan kemurnian tinggi, baja berlapis tembaga-untuk menambah kekuatan tarik, atau tembaga berlapis-perak, dan tugas utamanya adalah membawa sinyal RF listrik utama. Di sekeliling konduktor bagian dalam ini terdapat isolator dielektrik, lapisan non-konduktif yang biasanya dibuat dari polietilen padat atau berbusa, atau polytetrafluoroethylene (PTFE). Insulator dielektrik menjaga jarak fisik yang tepat dan tak tergoyahkan antara inti tengah dan lapisan luar, yang sangat penting untuk menentukan impedansi listrik dan kecepatan propagasi sinyal kabel.
Yang membungkus isolator dielektrik adalah pelindung logam, yang berfungsi sebagai penghalang vital mutlak terhadap kebisingan lingkungan dan kebocoran sinyal. Pelindung ini biasanya dibuat dari kombinasi aluminium foil dan jalinan erat dari untaian tembaga kaleng atau telanjang. Pelindung bertindak sebagai konduktor sekunder, melengkapi rangkaian listrik sekaligus memerangkap gelombang elektromagnetik di dalam kabel dan memblokir interferensi elektromagnetik eksternal (EMI) dan interferensi frekuensi radio (RFI). Terakhir, seluruh rakitan ditempatkan dalam jaket pelindung luar yang terbuat dari polimer tahan lama seperti PVC, polietilen, atau poliuretan. Kulit luar ini melindungi lapisan dalam dari abrasi fisik, masuknya kelembapan, radiasi sinar ultraviolet matahari, dan paparan bahan kimia ekstrem di lingkungan luar ruangan yang keras.
2. Fisika Transmisi Sinyal RF
Transmisi frekuensi radio melibatkan-arus bolak-balik berfrekuensi tinggi yang berosilasi dengan cepat, menciptakan medan elektromagnetik yang dapat dengan mudah memancar atau menangkap kebisingan yang menyimpang jika tidak dikelola oleh rekayasa yang tepat. Kabel terbuka standar atau pasangan konduktor paralel tidak cocok untuk transmisi-frekuensi tinggi karena berfungsi seperti antena yang tidak diinginkan, membocorkan energi sinyal yang berharga, dan mengalami degradasi parah akibat gangguan lingkungan sekitar. Kabel koaksial memecahkan masalah ini dengan cemerlang melalui penerapan fisik pengekangan elektromagnetik lengkap.
Ketika sinyal RF memasuki konduktor inti kabel koaksial, sinyal tersebut menghasilkan medan elektromagnetik yang merambat sepanjang kabel. Karena pelindung logam bagian luar mengelilingi konduktor tengah pada jarak yang seragam, medan listrik dan magnet yang terkait dengan sinyal dibatasi seluruhnya pada ruang di dalam isolator dielektrik yang terletak di antara inti dalam dan pelindung luar. Selain itu, kebisingan elektromagnetik eksternal apa pun yang berasal dari saluran listrik, pemancar radio, atau mesin industri akan mengenai lapisan luar pelindung dan dibumikan atau dipantulkan dengan aman, sehingga mencegahnya menembus inti dan merusak aliran data.
Konsep penting lainnya dalam transmisi RF melalui kabel koaksial adalah impedansi karakteristik, diukur dalam ohm (Ohm). Impedansi mewakili oposisi total yang diberikan saluran transmisi terhadap arus bolak-balik. Mempertahankan impedansi yang konsisten dan terkontrol-yang paling umum distandarisasi pada 50 Ohm atau 75 Ohm di seluruh panjang kabel dan perangkat keras yang terhubung-sangat penting untuk kinerja sistem. Jika terjadi ketidakcocokan impedansi, sebagian energi RF yang berjalan akan dipantulkan ke belakang menuju sumber daripada mencapai beban tujuan. Pantulan ini menciptakan gelombang berdiri, menurunkan kualitas sinyal, mengurangi efisiensi daya, dan di lingkungan radio berdaya tinggi, dapat menghasilkan panas berlebih yang secara permanen merusak perangkat keras pemancar yang sensitif.
3. Klasifikasi, Standar Impedansi, dan Varian Kabel
Kabel koaksial bukanlah satu-ukuran-yang cocok-untuk semua komoditas; mereka direkayasa ke dalam kelas yang berbeda berdasarkan frekuensi operasional, ukuran fisik, kapasitas penanganan daya, dan peringkat impedansi. Bagi teknisi, perancang sistem, atau insinyur RF, memilih varian kabel yang tepat sangat penting untuk memastikan kinerja sistem yang optimal dan menghindari pantulan sinyal yang berbahaya.
Dua standar impedansi utama yang mendominasi industri global adalah 50 Ohm dan 75 Ohm:
Kabel Koaksial 50 Ohm:Ini dirancang terutama untuk transmisi data, komunikasi nirkabel, sistem radio dua arah, peralatan GPS, dan penguat sinyal komersial. Peringkat impedansi 50 Ohm memberikan keseimbangan ideal antara redaman sinyal rendah dan kemampuan penanganan daya-yang tinggi, menjadikannya standar universal untuk pemancar dan antena frekuensi radio. Contoh populernya mencakup RG-58 tradisional serta varian modern dengan kerugian rendah seperti seri LMR (seperti LMR-240 dan LMR-400).
Kabel Koaksial 75 Ohm:Ini dioptimalkan untuk distribusi video, televisi kabel (CATV), feed televisi satelit, dan pengiriman internet broadband. Karena sinyal video dan siaran memprioritaskan kehilangan sinyal minimal pada proses pasif yang panjang dibandingkan penanganan-daya tinggi, geometri 75 Ohm (dicontohkan pada kabel RG-6 dan RG-59) mencegah degradasi gambar dan menjaga integritas saluran yang bersih di seluruh jaringan distribusi perumahan dan komersial.
Selain perbedaan impedansi, kabel koaksial sangat bervariasi berdasarkan kaliber fisik. Kabel yang lebih tebal memiliki konduktor inti yang lebih besar dan isolator dielektrik yang lebih tebal, yang secara drastis mengurangi redaman sinyal (kehilangan sinyal karena jarak) untuk kabel yang panjang, meskipun mengorbankan fleksibilitas fisik. Sebaliknya, kabel yang lebih tipis sangat fleksibel dan mudah dirutekan melalui ruang sempit atau interior kendaraan, namun kabel tersebut mengalami tingkat redaman yang lebih tinggi pada bentang yang panjang.
4. Keuntungan dan Keterbatasan Operasional
Meskipun teknologi kabel koaksial telah berkembang pesat selama hampir satu abad, teknologi ini terus memegang posisi dominan di banyak sektor komunikasi karena perpaduan unik antara manfaat struktural dan operasional. Namun, perancang sistem juga harus mempertimbangkan keterbatasan fisik yang melekat saat merencanakan-penerapan skala besar.
Keuntungan utama menggunakan kabel koaksial meliputi:
Perisai Elektromagnetik Unggul:Desain konsentris tertutup memberikan perlindungan luar biasa terhadap interferensi elektromagnetik dan frekuensi radio eksternal, memastikan transmisi data yang bersih bahkan di lingkungan industri yang bising.
Dukungan Bandwidth dan Frekuensi Tinggi:Konfigurasi koaksial modern dapat secara efisien mengirimkan sinyal-frekuensi tinggi hingga kisaran gigahertz, sehingga dapat menangani video multi-saluran dan data-berkecepatan tinggi dengan nyaman.
Daya Tahan dan Kekokohan Mekanik:Dilindungi oleh jaket luar polimer yang kuat dan jalinan logam yang kokoh, kabel coax sangat tahan terhadap cuaca luar ruangan yang keras, penguburan langsung, dan tekanan fisik.
Biaya-Efektivitas:Dibandingkan dengan pandu gelombang khusus atau infrastruktur serat optik aktif jangka panjang, kabel koaksial memberikan solusi yang terjangkau dan sangat andal untuk distribusi RF dan video lokal.
Meskipun memiliki kekuatan ini, kabel koaksial memiliki keterbatasan:
Redaman Sinyal Jarak Jauh:Saat sinyal-frekuensi tinggi bergerak melalui konduktor inti dan media dielektrik, sinyal tersebut mengalami kehilangan energi secara progresif. Hilangnya sinyal meningkat secara eksponensial dengan frekuensi yang lebih tinggi dan kabel yang lebih panjang, seringkali memerlukan penguat sinyal atau repeater.
Massa dan Kekakuan Fisik:Kabel koaksial{0}}berperforma tinggi bisa jadi tebal, kaku, dan berat, sehingga menyulitkan perutean yang rumit melalui saluran bangunan yang sempit atau penutup peralatan yang sempit.
Kerentanan terhadap Kerusakan Kelembapan:Jika jaket pelindung luar robek atau bocor, kelembapan dapat meresap ke dalam pelindung jalinan melalui aksi kapiler, menyebabkan korosi internal, perubahan impedansi, dan akhirnya kegagalan kabel.
5. Penerapan Modern dan Praktik Terbaik Pemeliharaan
Saat ini, aplikasi arsitektur kabel koaksial menjangkau berbagai sektor teknologi. Di bidang telekomunikasi, mereka tetap menjadi media utama untuk pengiriman broadband-mil hingga jarak jauh, menghubungkan node distribusi lingkungan secara langsung ke modem kabel perumahan. Dalam industri penyiaran, saluran coax yang kuat menghubungkan kontrol utama studio televisi ke menara transmisi berdaya tinggi. Selain itu, lembaga keselamatan publik, operator maritim, dan sistem komunikasi penerbangan bergantung sepenuhnya pada tautan koaksial yang kokoh untuk menghubungkan transceiver ke antena-yang dipasang di kendaraan atau stasiun pangkalan.

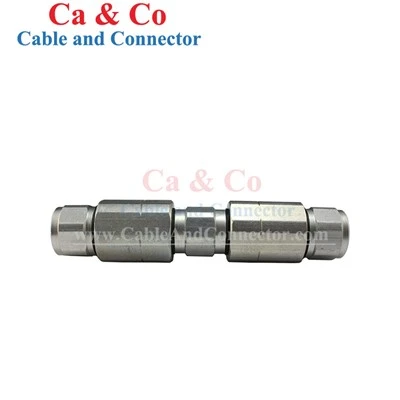

Untuk menjamin bahwa jaringan kabel koaksial beroperasi pada efisiensi puncak, protokol pemasangan dan pemeliharaan yang tepat sangat penting. Teknisi harus benar-benar mematuhi radius tikungan minimum yang ditentukan pabrikan selama pemasangan; menjepit atau menekuk kabel secara tajam akan merusak isolator dielektrik internal, mengubah impedansi karakteristik dan menyebabkan pantulan sinyal yang tidak diinginkan. Selain itu, pemilihan konektor yang sesuai-seperti konektor tipe F-berulir untuk sistem televisi atau konektor-SMA dan BNC berulir untuk instrumen pengujian RF dan perlengkapan radio-adalah hal yang wajib dilakukan untuk menjaga kontinuitas pelindung. Terakhir, penggunaan peralatan pengujian profesional seperti pengukur Rasio Gelombang Berdiri (SWR) atau reflektometer domain waktu (TDR) pasca-pemasangan akan memastikan bahwa seluruh saluran transmisi telah dipasangkan dengan benar, sehingga menghentikan potensi kesalahan kinerja sebelum mengganggu jaringan.
Kesimpulan
Kabel koaksial berdiri sebagai kejayaan teknik kelistrikan, menjembatani kesenjangan antara pembangkitan data elektronik mentah dan propagasi nirkabel. Dengan menguasai keseimbangan geometri konsentris, pemisahan dielektrik, dan pelindung logam, teknologi ini telah menghabiskan waktu puluhan tahun menyediakan transmisi sinyal frekuensi radio yang andal dan low-loss di berbagai industri yang luar biasa.
Memahami prinsip dasar kabel koaksial-mulai dari anatomi internal berlapis dan fisika pencocokan impedansi hingga perbedaan praktis antara varian 50 Ohm dan 75 Ohm-memberdayakan para insinyur, teknisi, dan penggemar teknologi untuk merancang sistem komunikasi yang kuat. Seiring dengan meningkatnya frekuensi komunikasi dan permintaan data yang terus berkembang, pemilihan, pemasangan, dan pemeliharaan infrastruktur koaksial berkualitas tinggi-yang cermat akan memastikan bahwa jaringan global kami tetap jelas, stabil, dan terhubung erat selama bertahun-tahun yang akan datang.
